Адаптер 2313




Адаптер предназначен для программирования ПЛИС


40. Адаптер MAX7000


Адаптер предназначен для программирования ПЛИС ALTERA семейства MAX7000: EPM7032SLC44-10, EPM7064SLC44-10, с помощью кабеля

ByteBlaster+

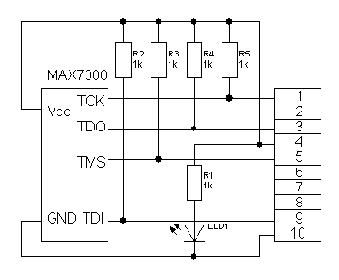

Рис.1 Внешний вид и принципиальная схема адаптера.





Топология печатной платы в формате *.pcb
